Perché i tuoi bulloni, nonostante abbiano le stesse specifiche, si rompono sempre in corrispondenza del dado?

Nel mondo delle connessioni bullonate, il dado è spesso visto come un personaggio secondario, senza pretese, ma assolutamente vitale. ILdado esagonale pesante, in particolare, assume i compiti più impegnativi all'interno di questa famiglia di componenti. Quando una connessione deve resistere a precarichi estremi, forti vibrazioni o ambienti corrosivi, un dado standard semplicemente non è sufficiente. Il pesante dado esagonale diventa l'unica scelta affidabile. La sua praticità si basa su quattro pilastri: vantaggi dimensionali, compatibilità dei materiali, selezione corretta e pratiche di installazione adeguate.

Cos'è un dado esagonale pesante

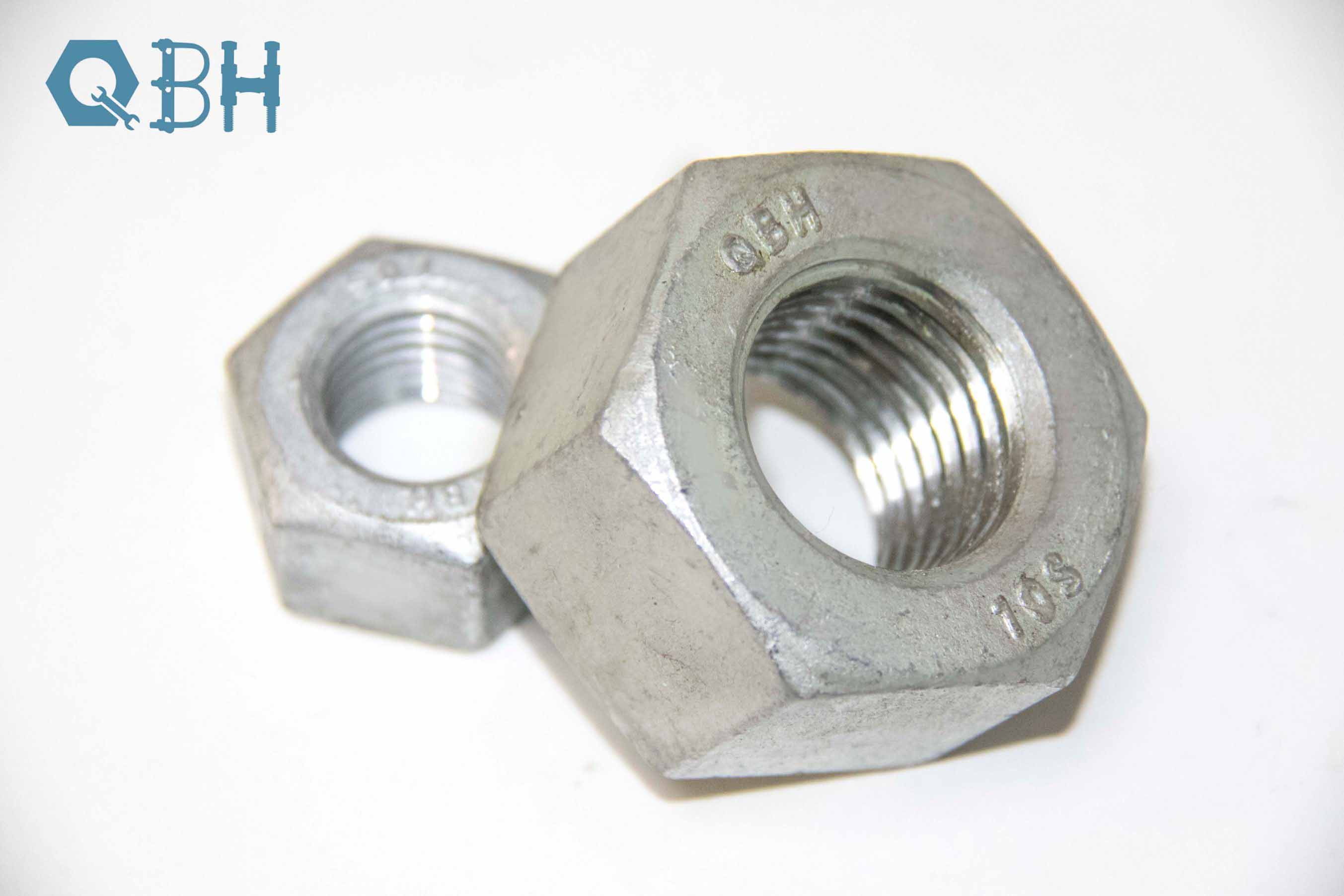

Adado esagonale pesante, come suggerisce il nome, è un dado più grande, più spesso e più resistente del dado esagonale standard. È prodotto secondo standard dimensionali di serie pesanti, con due caratteristiche distintive:

• Larghezza chiave maggiore: rispetto a un dado standard della stessa dimensione nominale, il dado esagonale pesante ha una dimensione chiave maggiore, fornendo una maggiore area di contatto per la chiave e riducendo il rischio di slittamento quando viene applicata la coppia.

• Maggiore altezza del dado: la maggiore lunghezza di impegno della filettatura migliora la capacità di carico e la resistenza all'allentamento dell'intero giunto bullonato.

Rispetto ai dadi standard, i dadi esagonali pesanti offrono una larghezza tra i piani e un'altezza del dado significativamente maggiori. Ad esempio, per un dado con diametro nominale di 1 pollice, il dado standard ha una larghezza ai piani di 1,5 pollici e un'altezza di 0,875 pollici, mentre il dado esagonale pesante misura 1,625 pollici ai piani e 1,0625 pollici di altezza. Ciò si traduce in una maggiore capacità di carico, una migliore resistenza alla fatica e una trasmissione della coppia più efficiente.

I dadi esagonali pesanti vengono generalmente utilizzati in ponti, strutture in acciaio, attrezzature pesanti, recipienti a pressione e in tutte le applicazioni in cui la sicurezza è fondamentale.

Dimensioni e standard chiave

La scelta del dado esagonale pesante giusto inizia con la comprensione del suo sistema dimensionale. Di seguito sono riportati i parametri dimensionali chiave basati sullo standard ANSI/ASME B18.2.2.

Dimensioni del dado esagonale pesante (serie in pollici)

Dimensioni del dado esagonale pesante (serie metrica)

Consiglio pratico: quando si seleziona un dado esagonale pesante, oltre a confermare la compatibilità della dimensione della filettatura, verificare sempre che la larghezza dei piani corrisponda alla chiave o all'utensile dinamometrico esistente. I dadi pesanti hanno dimensioni trasversali maggiori e richiedono bussole o chiavi a forchetta di dimensioni adeguate.

Materiali e classi di proprietà

Il materiale e la classe di proprietà di un dado esagonale pesante determinano direttamente la sua idoneità a condizioni operative specifiche.

1. Materiali comuni

2. Classi immobiliari

Far corrispondere la classe di proprietà del dado alla classe di proprietà del bullone è un principio di selezione fondamentale:

Dadi metrici: secondo gli standard ISO 898-2, le classi di proprietà sono designate come 6, 8, 10, 12, ecc. I numeri più alti indicano una maggiore resistenza alla trazione. La classe del dado non deve essere inferiore alla classe del bullone di accoppiamento, altrimenti il ​​dado sarà il primo a cedere nella connessione.
Dadi in pollici: secondo gli standard ASTM A563, i gradi comuni includono A, B, C, D, DH, ecc. Diversi gradi corrispondono a diversi stati di trattamento termico e livelli di resistenza. I dadi della serie pesante vengono generalmente utilizzati con bulloni ad alta resistenza.

3. Finiture superficiali

La finitura superficiale influisce non solo sull'aspetto ma anche sulla resistenza alla corrosione e all'usura:

Ossido nero: fornisce protezione antiruggine di base a basso costo, adatto per ambienti interni asciutti.
Zincatura a caldo: rivestimento spesso con eccellente resistenza alla corrosione, adatto per ambienti esterni o corrosivi. Si noti che lo spessore del rivestimento influisce sulla precisione dell'adattamento della filettatura.
Rivestimento Dacromet/zinco-alluminio: nessun rischio di infragilimento da idrogeno, eccellente resistenza alla nebbia salina, comunemente utilizzato nelle applicazioni automobilistiche ed eoliche.
Zincatura meccanica: rivestimento uniforme, senza infragilimento da idrogeno, adatto per elementi di fissaggio ad alta resistenza.
Rivestimento in Teflon/Xylan: Fornisce un coefficiente di attrito molto basso, migliora il rapporto coppia-tensione, riduce la dispersione.

Dado esagonale pesante vs. dado standard: come scegliere

Nell'ingegneria pratica, quando dovresti scegliere un dado esagonale pesante e quando è sufficiente un dado standard? La seguente tabella comparativa fornisce indicazioni:

Linee guida per la selezione:

1. Se il giunto è soggetto a precarico elevato, carico d'urto o carico ciclico, la scelta preferita dovrebbe essere un dado esagonale pesante.

2. Se il progetto richiede una classe di proprietà del bullone 10.9 o superiore, in genere è necessario un dado esagonale pesante.

3. Per ambienti corrosivi o applicazioni critiche per la sicurezza, si consigliano dadi pesanti anche con carichi moderati per fornire un ulteriore margine di sicurezza.

Installazione e gestione della coppia

Anche il dado migliore è inutile se installato in modo errato. Una corretta installazione è essenziale per l'integrità del giunto.

1. Relazione tra coppia e precarico

Quando si serra un dado, la coppia applicata viene convertita attraverso la filettatura in precarico assiale nel bullone. Il pesante dado esagonale, con la sua dimensione trasversale più ampia e la maggiore altezza, può gestire in modo affidabile livelli di coppia più elevati.

Formula della coppia:

T = K × D × F

Dove:

T = Coppia di installazione
K = Fattore dado (dipende dall'attrito della filettatura, dal materiale, dalla lubrificazione)
D = Diametro nominale della filettatura
F = Precarico target

2. Lubrificazione e fattore dado

Le condizioni di lubrificazione hanno un impatto significativo sul fattore dado. In diverse condizioni di lubrificazione, la coppia richiesta per ottenere lo stesso precarico può variare di oltre il 30%.

Raccomandazione: per i giunti critici, utilizzare il metodo dell'angolo di coppia anziché il semplice controllo della coppia per una gestione più precisa del precarico.

3. Errori comuni di installazione

Scenari applicativi comuni

I dadi esagonali pesanti vengono utilizzati praticamente in tutti i settori in cui l'affidabilità della connessione è fondamentale:

Manutenzione e ispezione

Dadi esagonali pesantisono robusti, ma in condizioni estreme richiedono comunque ispezione e manutenzione regolari:

• Serraggio di coppia: entro 24 ore dall'installazione iniziale e durante le prime operazioni, serrare nuovamente i giunti critici per compensare il rilassamento del precarico.

• Ispezione visiva: controllare regolarmente la presenza di crepe, corrosione, deformazione o segni di allentamento.

• Contrassegno della coppia: applicare i contrassegni della coppia dopo l'installazione per facilitare la rapida identificazione dell'allentamento durante le ispezioni future.

• Politica di sostituzione: qualsiasi dado che sia stato gravemente sovraccaricato o mostri difetti visibili deve essere sostituito e non deve essere riutilizzato.

La praticità del dado esagonale pesante risiede nella sua capacità di risolvere un problema apparentemente semplice ma critico, ovvero come mantenere l'integrità del giunto in condizioni estreme, attraverso dimensioni maggiori, sezioni più spesse e materiali di qualità superiore. Il suo valore non sta nell'aspetto ma nei carichi che sopporta silenziosamente in ogni punto critico di connessione. Durante la selezione, seguire rigorosamente gli standard, abbinare le classi di proprietà dei bulloni e confermare le condizioni operative. Durante l'installazione, prestare attenzione alla gestione della coppia, al controllo della lubrificazione e alle procedure corrette. Un singolo dado esagonale pesante sostiene non solo il precarico del bullone, ma il margine di sicurezza dell'intero sistema.
